דגם זה מספק 300/600 מק"ש אוויר צח/מסונן ומיועד למיגון עד 50 נפשות
מערכת אוורור וסינון אוויר 'סמויה' משתלבת בתקרה אקוסטית, אפשרית גם בלעדיה, ומותירה את כל הקירות פנויים
קיימת גמישות גבוהה במיקום המערכת, כולל העמדה פינתית
מסגרת מדפי מיגון הדף מודולארית נועדה לאפשר הכלה והתאמה מדויקת של כמות יחידות שסתומי E2210 הנדרשות ושל מבנה המסגרת – הכל בהתאם לדרישות האוורור והמיגון הייחודיות של הפרויקט .
מערכת אוורור וסינון אוויר מוסדית תיבת-נח 'סמויה', משתלבת בתקרה אקוסטית, אפשרית גם בלעדיה, ומותירה את כל הקירות פנויים
המערכת בעלת עיצוב מודרני וטכנולוגיה חדשנית, ובעלת כמה מאפיינים בלעדיים:
ה'סמויה' מגיעה בכמה דגמים בהתאם למאפייני המרחב המוגן, ולמיגון של מ- 30 איש ועד ל-100 איש. ניתן לשלב כמה דגמים באותו מרחב מוגן. קיים דגם G ללא הפעלה ידנית והוא מותר אך ורק בתנאי שקיים גנראטור לגיבוי חשמל בחירום בהתאם לתקן ולתקנות ההתגוננות
מערכת 'סמויה' Hidden-100
משתלבת בתקרה אקוסטית

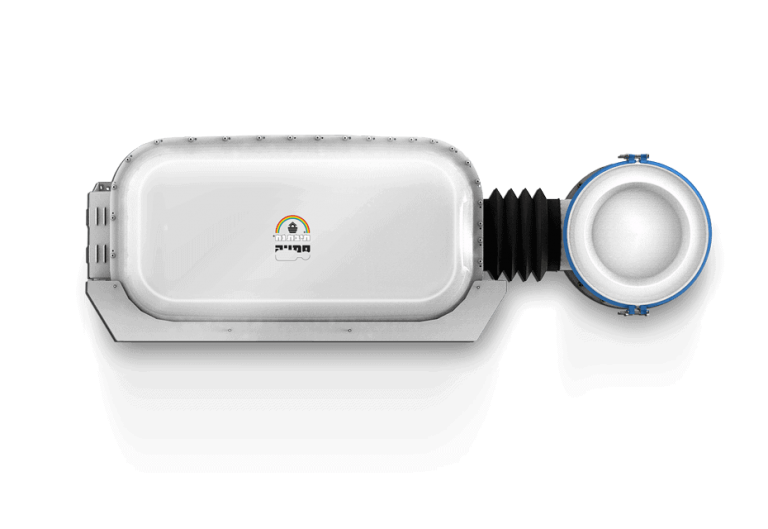

מערכת 'סמויה' Hidden-50
בהתקנה מעל תקרה אקוסטית
מערכת Rainbow 54 R מיועדת עפ”י דרישות התקן הישראלי 4570 למיגון קבוצתי של עד 6 אנשים השוהים בממ”ד תקני בנפח של עד 36 מ”ק.
המערכת היא המתקדמת, הקומפקטית והקטנה מסוגה בעולם ומאפשרת שהייה בטוחה ונוחה למשך זמן ארוך ותפקוד חופשי ללא צורך בהגנה של אמצעי מיגון אישיים. היא ניחנת בקווים אסתטיים ומינימליסטים המשתלבים היטב בעיצוב חדר הממ"ד.
מערכת Rainbow 54 R ניתנת לשימוש רציף למשך שבועות ארוכים בשעת חירום ובעלת גיבוי באמצעות מפוח ידני המופעל בקלות בעת ההפסקת חשמל.
(לאתר מחלקת מערכות ריינבו)
מערכות אוורור וסינון אוויר מסופקות כסטנדרט, בכל פרויקטי הבניה בארץ וכחלק אינטגראלי מתהליך הבניה של המרחבים המוגנים ק.ת. 6869 של משהב"ט. זאת בנוסף להצטיידות הקבועה של רשויות מקומיות, חברות וארגונים עבור המרחבים המוגנים הישנים והמקלטים הציבוריים הקיימים ברשותם, וכחלק מהיערכותם מראש למצבי חירום.
התועלת העיקרית והקריטית של המערכות, היא באספקה של אוויר טרי למקלטים האטומים, ובכך מתן האפשרות לתושבים לשהייה ממושכת ובטוחה בהם. בנוסף הן מספקות מיגון אב"כ ואף רמת מיגון מסוימת מפני חומ"ס.
המערכות של תעשיות בית-אל הן מתוצרת הארץ ועומדות בקריטריונים לשימוש בתו 'מיוצר בישראל' של משרד הכלכלה. כמו כן, מאושרות ועם היתרתו-תקן של מכון התקנים הישראלי.
הרכיבים העיקריים של מערכת אוורור וסינון: -מפוח יניקת אוויר
-שסתומי הדף ליניקת אוויר ולשחרורו המבוקר
-מסנן אב"כ מערכות 'תיבת-נח' ניזונות מרשת החשמל הרגילה. רוב הדגמים מצוידים בגיבוי ידני למצבים של הפסקות חשמל. מערכות ללא הפעלה ידנית מיועדות למקלטים בהם יש גנראטור חירום.
מסנן מהווה חלק אינטגראלי של כל מערכת אוורור וסינון אוויר ונועד לסנן את האוויר מפני חומרי לחימה כימיים וביולוגיים. המספר המצוין בדגם המסנן מבטא את ספיקת האוויר שלו ביחידות של מק"ש. כל מסנן מותקן במצב אטום ומאובטח באמצעות חותמת מקורית של היצרן תעשיות בית-אל. כל מסנן נבדק באמצעות הדמיה, וזאת כחלק ממערכת הבטחת האיכות הקפדני הקיים בחברה.
במרחבים מוגנים ומקלטים גדולים כגון בתי-חולים, בתי אבות וחמ"לים, מתקינים סוללה של מספר מסננים כשכל אחד מצויד באוגן חיבור לצנרת הקשיחה וכן בחיבור מהיר לצינור הגמיש. בחירום, תחובר הסוללה אל צנרת האוויר ותפעל כחלק ממכלול מערכת האב"כ יחד עם שסתומי ההדף והמפוחים ותספק אוויר נקי ומסונן לשוהים בכל המרחבים המוגנים.
מפוחים רדיאליים רב-תכליתיים בעלי יעילות גבוהה המסוגלים ליצור לחץ אוויר גבוה. המספר המצוין בשם המפוח מעיד על ספיקת האוויר של המפוח.
חלק מהמפוחים מסופקים עם משתיקי קול אינטגראליים וחלקם עם הכנה להרכבת משתיק קול. מפוחים לספיקת אוויר של עד 1600 מק"ש מותאמים להפעלה במתח חשמל של 220V. מפוחים המספקים 1600 מק"ש ומעלה, חייבים במתח תלת-פאזי.
שסתומים מקבוצת A נועדו לאפשר שחרור מבוקר של אוויר (הוצאת אוויר) מתוך המרחב המוגן והם מצוידים במנגנוני שמירת על-לחץ ובלימת הדף מבחוץ. מצב השגרה (כאשר המערכת אינה בפעולה) של שסתומים מקבוצת A – הנו סגור (Normally closed). בקבוצת A קיימים מספר סוגי שסתומים:
סוג V – מצויד במנגנון נעילה המאפשר וויסות הלחץ במרחב המוגן
סוג LA – מפוח משולב לצורך אוורור חדרי שירותים
שסתומים מסוג A לשחרור אוויר נועדו להתקנה על קירות פנימיים של המרחב המוגן.
שסתומים מקבוצות E / ESVF נועדו לאפשר יניקת אוויר אל תוך המרחב המוגן והם מצוידים במנגנונים לבלימה של חדירת הדף מבחוץ.
מצב השגרה (כאשר המערכת אינה בפעולה) של שסתומים אלה הנו פתוח (Normally Open) והם מיועדים להתקנה על קירות חיצוניים של המרחב המוגן.
שסתומי הדף איכותיים מקבוצת Heavy Duty עמידים בהדף של עד 60 בר ותואמים את דרישות התקנים הישראלי, השוויצרי והסינגפורי. בהתאם לדגם הנבחר, אפשריים להתקנה עם ציוד תוצרת תעשיות בית-אל כבר בשלב היציקה, בתוך צנרת, למיגון מחוללים (גנרטורים), יחד עם מסנני קדם, לפלית גזי הרדמה בבתי חולים ועוד – הכל בהתאם לדגם הנבחר. מומלץ להיוועץ בנציג החברה.
שסתומים מקבוצת Z נועדו לאפשר וויסות לחצים בין חדרים בתוך המרחב המוגן והם מצוידים בגלגל כיוון ידני המאפשר את ביצוע פעולת הוויסות. שסתומים אלו מיועדים להתקנה במרחבים מוגנים בהם קיימים מכלולי כניסה ויציאה.
השסתומים מאפשרים וויסות לחצי האוויר בחדרים, מבפנים כלפי חוץ תוך שמירה על מפל לחצים קבוע בין החדרים. השסתומים מיועדים להתקנה בצד אזור הלחץ הגבוה (הצד הפונה כלפי פנים המבנה) אך הם יפעלו גם אם יותקנו בצד אזור הלחץ הנמוך.
אוהל מוגן אב"כ מיועד לשימוש בתוך מבנים שאינם מרחב מוגן או מקלט ולצורך הגנה מפני חומרי לחימה כימיים וביולוגיים. לדגמים שונים של אוהלים ייעודים שונים של מיגון כגון משפחה, צוותי עבודה בחמ"לים, אנשים בעלי מוגבלויות, זקנים, עובדים במקומות חיוניים ועוד.
מערכת האוהל כוללת: תא חסין אב"כ (אוהל) ויחידת סינון האוויר Rainbow. האוויר מוזרם לתוך האוהל באמצעות מפוח חשמלי, ללא צורך בשינויים כלשהם בתשתית הדירה. האוהל משמש כמחסום בפני כל החומרים הביולוגיים והכימיים הידועים.
יחידת סינון האווירRainbow, מאפשרת המערכת שהייה נוחה ובטוחה ותנועה חופשית בתוך האוהל, ללא צורך במסכות גז או בביגוד מגן. יחידת סינון האוויר מופעלת באמצעות זרם החשמל הרגיל וכוללת מצבר לטעינה חוזרת, המספק עשר שעות הפעלה נוספות במקרים של הפסקת חשמל. המערכת כוללת גם מפוח ידני לגיבוי נוסף.
חדר בידוד נייד ואלונקת בידוד לטיפול בחולים, או בחשודים כחולים, במחלות זיהומיות מדבקות. מאפשרים בידוד מושלם מן הסביבה.
יתרונות בולטים:
• ניידות
• יכולת טיפול מבחוץ (כפפות, רנטגן, כניסת כבלי תקשורת וצנרת)
• הרכבה פשוטה ומהירה
• שקיפות
• ניסיון מוכח
חדר בידוד נייד הוא פתרון אידיאלי כדי לעצור כל מגיפה ולמנוע התפשטותם של רעלנים ביולוגיים ולספק הגנה מפני תאונות בתחום זה.
אלונקה מבודדת היא אמצעי נח וידידותי לפינוי חולים מהשטח ובכלי רכב, בדרכם לבתי החולים.
מסגרת מדפי מיגון הדף מודולארית נועדה לאפשר הכלה והתאמה מדויקת של כמות יחידות שסתומי E2210 הנדרשות ושל מבנה המסגרת – הכל בהתאם לדרישות האוורור והמיגון הייחודיות של הפרויקט .
מערכת אוורור וסינון אוויר מוסדית תיבת-נח 'סמויה', משתלבת בתקרה אקוסטית, אפשרית גם בלעדיה, ומותירה את כל הקירות פנויים
המערכת בעלת עיצוב מודרני וטכנולוגיה חדשנית, ובעלת כמה מאפיינים בלעדיים:
ה'סמויה' מגיעה בכמה דגמים בהתאם למאפייני המרחב המוגן, ולמיגון של מ- 30 איש ועד ל-100 איש. ניתן לשלב כמה דגמים באותו מרחב מוגן. קיים דגם G ללא הפעלה ידנית והוא מותר אך ורק בתנאי שקיים גנראטור לגיבוי חשמל בחירום בהתאם לתקן ולתקנות ההתגוננות
מערכת 'סמויה' Hidden-100
משתלבת בתקרה אקוסטית
מערכת 'סמויה' Hidden-50
בהתקנה מעל תקרה אקוסטית
מערכת Rainbow 54 R מיועדת עפ”י דרישות התקן הישראלי 4570 למיגון קבוצתי של עד 6 אנשים השוהים בממ”ד תקני בנפח של עד 36 מ”ק.
המערכת היא המתקדמת, הקומפקטית והקטנה מסוגה בעולם ומאפשרת שהייה בטוחה ונוחה למשך זמן ארוך ותפקוד חופשי ללא צורך בהגנה של אמצעי מיגון אישיים. היא ניחנת בקווים אסתטיים ומינימליסטים המשתלבים היטב בעיצוב חדר הממ"ד.
מערכת Rainbow 54 R ניתנת לשימוש רציף למשך שבועות ארוכים בשעת חירום ובעלת גיבוי באמצעות מפוח ידני המופעל בקלות בעת ההפסקת חשמל.
(לאתר מחלקת מערכות ריינבו)
מערכות אוורור וסינון אוויר מסופקות כסטנדרט, בכל פרויקטי הבניה בארץ וכחלק אינטגראלי מתהליך הבניה של המרחבים המוגנים ק.ת. 6869 של משהב"ט. זאת בנוסף להצטיידות הקבועה של רשויות מקומיות, חברות וארגונים עבור המרחבים המוגנים הישנים והמקלטים הציבוריים הקיימים ברשותם, וכחלק מהיערכותם מראש למצבי חירום.
התועלת העיקרית והקריטית של המערכות, היא באספקה של אוויר טרי למקלטים האטומים, ובכך מתן האפשרות לתושבים לשהייה ממושכת ובטוחה בהם. בנוסף הן מספקות מיגון אב"כ ואף רמת מיגון מסוימת מפני חומ"ס.
המערכות של תעשיות בית-אל הן מתוצרת הארץ ועומדות בקריטריונים לשימוש בתו 'מיוצר בישראל' של משרד הכלכלה. כמו כן, מאושרות ועם היתרתו-תקן של מכון התקנים הישראלי.
הרכיבים העיקריים של מערכת אוורור וסינון: -מפוח יניקת אוויר
-שסתומי הדף ליניקת אוויר ולשחרורו המבוקר
-מסנן אב"כ מערכות 'תיבת-נח' ניזונות מרשת החשמל הרגילה. רוב הדגמים מצוידים בגיבוי ידני למצבים של הפסקות חשמל. מערכות ללא הפעלה ידנית מיועדות למקלטים בהם יש גנראטור חירום.
מסנן מהווה חלק אינטגראלי של כל מערכת אוורור וסינון אוויר ונועד לסנן את האוויר מפני חומרי לחימה כימיים וביולוגיים. המספר המצוין בדגם המסנן מבטא את ספיקת האוויר שלו ביחידות של מק"ש. כל מסנן מותקן במצב אטום ומאובטח באמצעות חותמת מקורית של היצרן תעשיות בית-אל. כל מסנן נבדק באמצעות הדמיה, וזאת כחלק ממערכת הבטחת האיכות הקפדני הקיים בחברה.
במרחבים מוגנים ומקלטים גדולים כגון בתי-חולים, בתי אבות וחמ"לים, מתקינים סוללה של מספר מסננים כשכל אחד מצויד באוגן חיבור לצנרת הקשיחה וכן בחיבור מהיר לצינור הגמיש. בחירום, תחובר הסוללה אל צנרת האוויר ותפעל כחלק ממכלול מערכת האב"כ יחד עם שסתומי ההדף והמפוחים ותספק אוויר נקי ומסונן לשוהים בכל המרחבים המוגנים.
מפוחים רדיאליים רב-תכליתיים בעלי יעילות גבוהה המסוגלים ליצור לחץ אוויר גבוה. המספר המצוין בשם המפוח מעיד על ספיקת האוויר של המפוח.
חלק מהמפוחים מסופקים עם משתיקי קול אינטגראליים וחלקם עם הכנה להרכבת משתיק קול. מפוחים לספיקת אוויר של עד 1600 מק"ש מותאמים להפעלה במתח חשמל של 220V. מפוחים המספקים 1600 מק"ש ומעלה, חייבים במתח תלת-פאזי.
שסתומים מקבוצת A נועדו לאפשר שחרור מבוקר של אוויר (הוצאת אוויר) מתוך המרחב המוגן והם מצוידים במנגנוני שמירת על-לחץ ובלימת הדף מבחוץ. מצב השגרה (כאשר המערכת אינה בפעולה) של שסתומים מקבוצת A – הנו סגור (Normally closed). בקבוצת A קיימים מספר סוגי שסתומים:
סוג V – מצויד במנגנון נעילה המאפשר וויסות הלחץ במרחב המוגן
סוג LA – מפוח משולב לצורך אוורור חדרי שירותים
שסתומים מסוג A לשחרור אוויר נועדו להתקנה על קירות פנימיים של המרחב המוגן.
שסתומים מקבוצות E / ESVF נועדו לאפשר יניקת אוויר אל תוך המרחב המוגן והם מצוידים במנגנונים לבלימה של חדירת הדף מבחוץ.
מצב השגרה (כאשר המערכת אינה בפעולה) של שסתומים אלה הנו פתוח (Normally Open) והם מיועדים להתקנה על קירות חיצוניים של המרחב המוגן.
שסתומי הדף איכותיים מקבוצת Heavy Duty עמידים בהדף של עד 60 בר ותואמים את דרישות התקנים הישראלי, השוויצרי והסינגפורי. בהתאם לדגם הנבחר, אפשריים להתקנה עם ציוד תוצרת תעשיות בית-אל כבר בשלב היציקה, בתוך צנרת, למיגון מחוללים (גנרטורים), יחד עם מסנני קדם, לפלית גזי הרדמה בבתי חולים ועוד – הכל בהתאם לדגם הנבחר. מומלץ להיוועץ בנציג החברה.
שסתומים מקבוצת Z נועדו לאפשר וויסות לחצים בין חדרים בתוך המרחב המוגן והם מצוידים בגלגל כיוון ידני המאפשר את ביצוע פעולת הוויסות. שסתומים אלו מיועדים להתקנה במרחבים מוגנים בהם קיימים מכלולי כניסה ויציאה.
השסתומים מאפשרים וויסות לחצי האוויר בחדרים, מבפנים כלפי חוץ תוך שמירה על מפל לחצים קבוע בין החדרים. השסתומים מיועדים להתקנה בצד אזור הלחץ הגבוה (הצד הפונה כלפי פנים המבנה) אך הם יפעלו גם אם יותקנו בצד אזור הלחץ הנמוך.
אוהל מוגן אב"כ מיועד לשימוש בתוך מבנים שאינם מרחב מוגן או מקלט ולצורך הגנה מפני חומרי לחימה כימיים וביולוגיים. לדגמים שונים של אוהלים ייעודים שונים של מיגון כגון משפחה, צוותי עבודה בחמ"לים, אנשים בעלי מוגבלויות, זקנים, עובדים במקומות חיוניים ועוד.
מערכת האוהל כוללת: תא חסין אב"כ (אוהל) ויחידת סינון האוויר Rainbow. האוויר מוזרם לתוך האוהל באמצעות מפוח חשמלי, ללא צורך בשינויים כלשהם בתשתית הדירה. האוהל משמש כמחסום בפני כל החומרים הביולוגיים והכימיים הידועים.
יחידת סינון האווירRainbow, מאפשרת המערכת שהייה נוחה ובטוחה ותנועה חופשית בתוך האוהל, ללא צורך במסכות גז או בביגוד מגן. יחידת סינון האוויר מופעלת באמצעות זרם החשמל הרגיל וכוללת מצבר לטעינה חוזרת, המספק עשר שעות הפעלה נוספות במקרים של הפסקת חשמל. המערכת כוללת גם מפוח ידני לגיבוי נוסף.
חדר בידוד נייד ואלונקת בידוד לטיפול בחולים, או בחשודים כחולים, במחלות זיהומיות מדבקות. מאפשרים בידוד מושלם מן הסביבה.
יתרונות בולטים:
• ניידות
• יכולת טיפול מבחוץ (כפפות, רנטגן, כניסת כבלי תקשורת וצנרת)
• הרכבה פשוטה ומהירה
• שקיפות
• ניסיון מוכח
חדר בידוד נייד הוא פתרון אידיאלי כדי לעצור כל מגיפה ולמנוע התפשטותם של רעלנים ביולוגיים ולספק הגנה מפני תאונות בתחום זה.
אלונקה מבודדת היא אמצעי נח וידידותי לפינוי חולים מהשטח ובכלי רכב, בדרכם לבתי החולים.
תיבת-נח מקבוצת תעשיות בית אל זכרון יעקב בע"מ הינה מהחברות המובילות בעולם בתחום מערכות אוורור וסינון אוויר ופועלת משנת 1977. החברה הינה קונצרן תעשייה כחול לבן המבוסס על טכנולוגיה ומסורת גרמנית, המשולבים באמונה בערך הציונות כדרך חיים, לחברה מחלקת פיתוח מתקדמת המעניקה לה יכולת פיתוח והתאמה של מערכות סינון אוויר ומענה לאתגרי מיגון, תוך שימוש בפטנטים בלעדיים. החברה מייצאת את מוצריה הן לסקטור האזרחי והן לסקטור הצבאי ברחבי העולם. תעשיות בית-אל הינה ספקית של צה"ל ושל צבא נאט"ו ומהווה מוקד ידע עולמי בתחום המיגון הביתי והקולקטיבי.
לתיבת-נח מגוון רחב של מערכות אוורור וסינון אוויר המותאמות לחללים בגדלים שונים, ולכמות שונה של שוהים החל ממרחבים פרטיים (ממ"ד) וכלה במרחבים גדולים, מערכת סינון אוויר עבור בתי ספר, בתי חולים ומוסדות אחרים. שירות איכותי ברמה הגבוה ביותר הינו ערך עליון בחברה ובקרב עובדיה. נציגי החברה מעניקים ליווי ללקוחות משלב התכנון ועד לשלב התקנת המערכת. עם ניסיון רב שנים, טכנולוגיה מתקדמת, מחלקת פיתוח ופטנטים בלעדיים, ייצור עצמי, התקנה איכותית ושירות מקצועי.מערכות אוורור וסינון אוויר, זה תיבת-נח.
